性能指标：

1）采集信号路数：74路；

2）采样频率：

 a)低频振动信号，共40路，采样频率不低于1kHz；

 b)高频振动信号，共22路，采样频率不低于10kHz；

 c)噪声信号，共12路，采样频率不低于50kHz。

3）输入信号范围：0～5V；

4）A/D转换位数：12位；

5）A/D采集精度：<1%；

6）接口输入阻抗：>100MΩ；

7）开关机指令：RTU程控指令，脉宽80ms，驱动电流不大于 200mA，高 电平27V，低电平小于1.5V；

8）模拟量遥测接口：输出阻抗3kΩ，关机为0±0.2V，开机正常为 3.5V±0.2V；

9）重量：小于1.7kg；

10）供电电压：27V±3V直流电源。产品自带DC/DC电源模块实现隔流、换流，系统27V电源的正、负母线要求与信号地线和仪器外壳绝缘，仪器对27V母线干扰小于200mV；

11）采编单元耗电：单机小于7W；

12）连续工作时间大于12小时；

13）工作温度：-20℃～+50℃；

14）储存温度：-55℃～+80℃；

15）外形尺寸：125（±0.5）mm×70（±0.5）mm×55（±0.5）mm； 安装尺寸：110（±0.3）mm×46（±0.3）mm；孔径：4.5（±0.3）mm。

主要用途

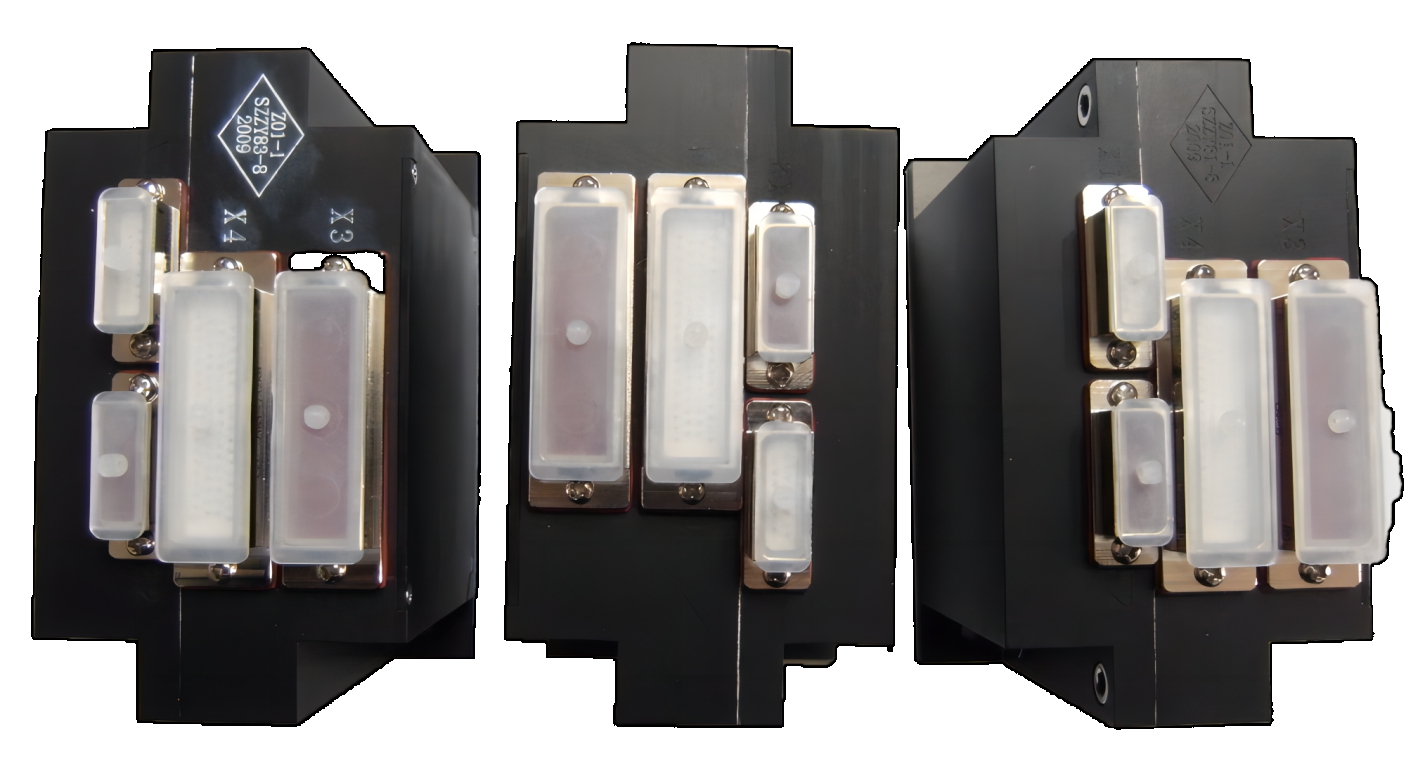

力学参数综合测量系统采编单元主要应用于各舱段的高低频振动、冲击、过载、噪声等74路信号数据的采编及大容量存储。
