铂电阻内壁温度传感器主要技术指标：基本特性

（1）敏感元件：量程下限高于-100℃为PT100铂电阻，量程下限不低 于-100℃为PT1000铂电阻

（2）测量误差：±（0.5＋0.005|t|）℃，其中t为当前测量温度

（3）电缆要求：传感器自带电缆长度为500～550mm（不含接插 件），自带电缆采取航天石英隔热复合软管等防热措施以适应所 在的测量温度环境

（4）安装方式：粘贴安装或螺钉安装，传感器自带压紧夹和电缆夹

热电偶内壁温度传感器主要技术指标：基本特性

（1）敏感元件：量程下限不高于1200℃采用K型热电偶，量程上限  高于1200℃采用钨铼5一钨铼26热电偶，量程下限不低于-50℃

 采用E型热电偶

（2）测量误差：K型、E型热电偶400℃以下±2.5℃，400℃以上 ±0.75%|t|℃； 5 26 400℃ ±4℃，400℃ ±1%|t|℃， t

（3）电缆要求：传感器自带电缆长度为500～550mm（不含接插 件），自带电缆能够适应所在的测量温度环境

（4）安装方式：粘贴安装或螺钉安装，传感器自带压紧夹和电缆夹

铂电阻/热电偶-内壁温度传感器物理特性：

（1）重量：≤100g

（2）绝缘电阻：常态环境≥100MΩ，高湿环境≥2MΩ

（3）传感器外形及安装尺寸：见下图（单位：mm）

接口要求：

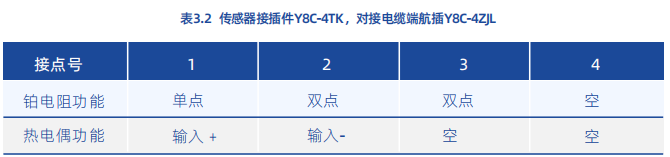

（1）接插件引脚定义：见表3.2
